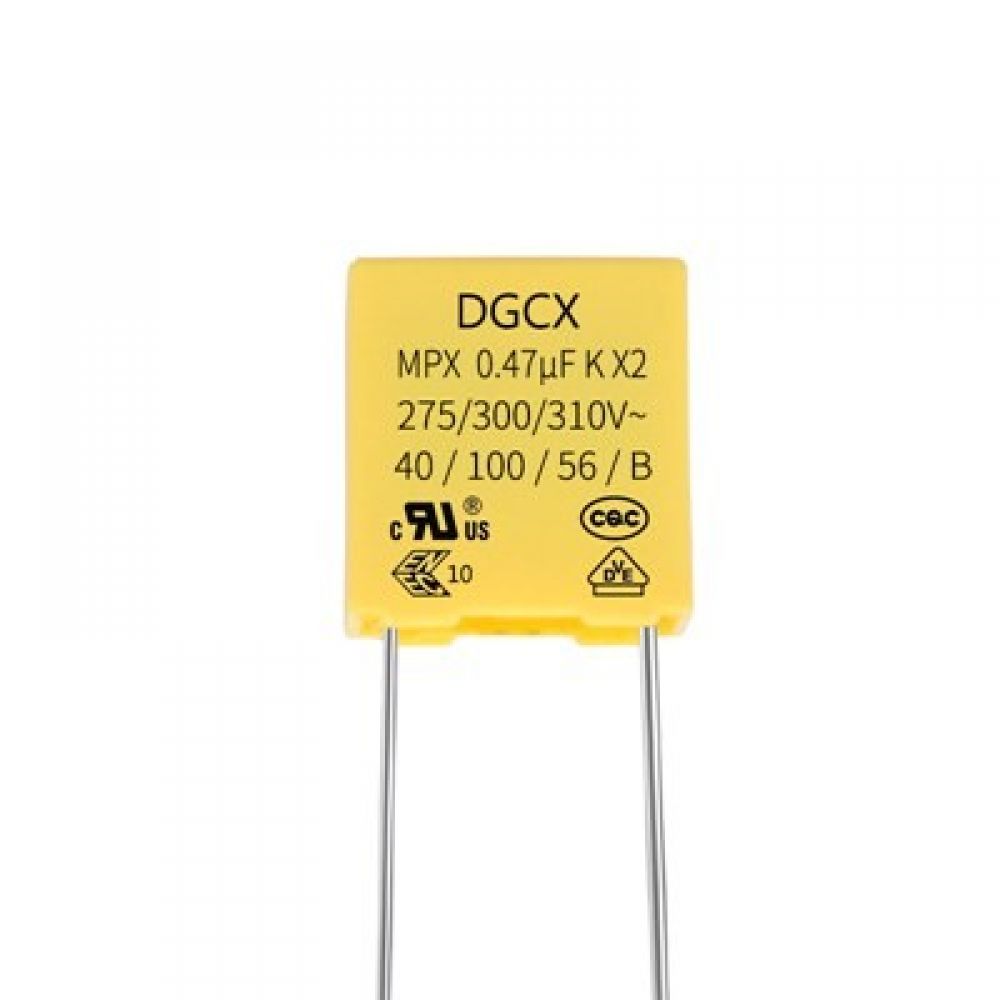

Metallized polypropylene Film EMI Suppression Capacitor Class-X2
金属化聚丙烯膜抗干扰电容器(X2型)
■产品外形尺寸:Outline Drawing
■主要用途 ■Typical Applications
适用于高频,直流,交流,耦合,跨接脉动电路中 Widely used in high frequency,DC,AC,and pulse circuits.
■特点 ■Features
能承受过压冲击 Withstanding overvoltage stressing
优异的阻燃性能 Excellent passive flame resistant abbilities
塑料外壳(UL94 V-0)阻燃环氧树脂填充 Plastic case(UL94 V-0),Epoxy resin sealing
■结构组合 ■Construction
介质:聚丙烯膜 Dielectric:Polypropylene film
电极:金属蒸镀层(锌铝合成加厚型) Electrodes:Metal vapor coating(Zn-AI synthetic
外壳:阻燃PBT塑壳(UL94 V-0) Case:Flame-retardant PBT(UL94 V-0)
封装:阻燃环氧树脂(UL94 V-0) Epoxy Resin coating (UL94 V-0)
导线:镀锡铜包钢线 Lead:Tinned copper clad steel wire
■ 证书文件编号
国家 | 认证 组织 | 标准号 | 证书号 | 容量范围 | 额定电压 |
美国/加拿大 | UL/CUL | UL60384-14 | E499953 | 0.001μF~4.7μF
| 275VAC 300VAC 305VAC 310VAC
|
德国 | VDE | EN60384-14:2014-04 EN60384-14:2013-08 IEC60384-14(ed.4):2017-04 ICE60384-14:2013/AMD/:2016
| 40048056 | ||
欧盟 | ENEC | EN60384-14:2013/AI:2016 | 40048056 | ||
中国 | CQC | GB/T6346-14-2015 | CQC18001191338 |
■产品编码组说明(共24位)
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
X2 | P2 | 104 | K | Q | 1 | B0 | 180 | 120 | 060 | E | S | 0 |
类别 | 电压 | 容量 | 精度 | 脚距 | 脚形 | 脚长 | 宽度 | 高度 | 厚度 | 环保 | 管理 |
第1、2码表示产品类别
代码 | 产品类别 | 名称 |
X2 | X2(275V-310V) | 盒式金属化聚丙烯膜抗干扰电容器 |
L1 | CL11 | 涤纶薄膜电容器 |
H1 | CH11 | 复合型涤纶薄膜电容器 |
L2 | CL21 | 金属化聚酯膜电容器 |
LB | CL21B | 塑胶外壳金属化聚酯膜电容器 |
LX | CL21X(P=5) | 小型金属化聚酯膜电容器(包封型) |
B1 | CBB11 | 聚丙烯膜电容器(有感) |
B2 | CBB21 | 金属化聚丙烯膜电容器(包封型) |
2B | CBB21B | 金属化聚丙烯膜电容器(盒式) |
B3 | CBB13 | 无感箔式聚丙烯膜电容器(包封型) |
B8 | CBB81 | 高压金属化聚丙烯膜电容器(包封型) |
8B | CBB81B | 高压金属化聚丙烯膜电容器(盒式) |
3B | CL23 | 塑料外壳金属化聚酯膜校正电容器 |
第3、4码表示额定电压
代码 | A | B | C | D | E | F | G | H | J | K | L | M | N |
1 | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 | 80 | |||
2 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 120 | ||
3 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | 6300 | 8000 | 1200 | 1400 | |
代码 | P | Q | R | S | T | U | V | W | X | Y | |||
1 | 240 | 300 | 330 | 440 | 520 | 700 | 900 | 18 | |||||
2 | 275 | 305 | 350 | 450 | 760 | 180 | |||||||
3 | 280 | 310 | 480 | 1800 |
说明:参考日本JIS标准,字母加数字表示交流,数字加字母表示直流,例如P2表示275VAC,2P表示275VDC。
第5、6、7码表示标称容量
代码 | 101 | 102 | 103 | 104 | 105 | 106 |
标称容量 | 100PF | 1000PF | 10nF | 100nF | 1.0μF | 10μF |
第8码表示标称容量允许差误
代码 | J | K |
容量误差 | ±5.0% | ±10% |
■引线成形:
编号 | B | K | R | U | W |
引线成形 |
■盒装类型:
编号 | C1 | C2 | C3 | C4 |
尺寸(mm) | 13(L)×4(T)×9(H) | 12(L)×5(T)×11(H) | 13(L)×6(T)×12(H) | 13(L)×7(T)×13(H) |
编号 | D1 | D2 | D3 | D4 |
尺寸(mm) | 18(L)×5(T)×11(H) | 18(L)×6(T)×12(H) | 18(L)×7.5(T)×13.5(H) | 18(L)×8.4(T)×14.5(H) |
编号 | E1 | E2 | E3 | E4 |
尺寸(mm) | 26.5(L)×6(T)×15(H) | 26.5(L)×7(T)×16.5(H) | 26.5(L)×8.5(T)×17(H) | 26.5(L)×10(T)×19(H) |
编号 | F1 | F2 | F3 | F4 |
尺寸(mm) | 31.4(L)×11(T) ×20(H) | 31.5(L)×13(T)×22(H) | 31(L)×14(T)×25(H) | 32(L)×9(T)×18(H) |
