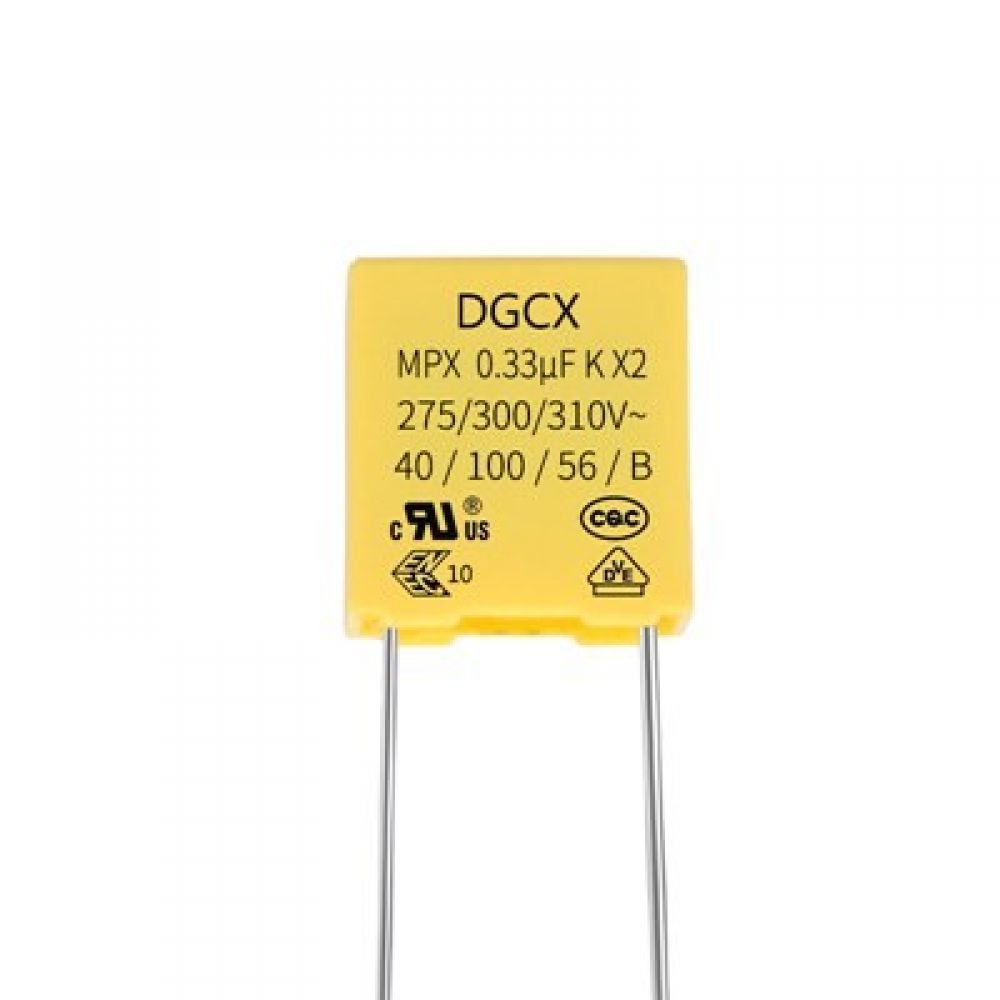

超小型X2安规电容 474K 275V

超小型X2安规电容器

工作温度范围：-40℃～+110℃
额定电压：275V.AC、305V.AC、310V.AC 50/60Hz

气候类别/阻燃等级：40/110/56/B
电容量范围：0.0010～4.7μF

容量偏差：±10% (K)
损耗角正切：1000PF＜C≤0.47μF：≤0.001（1KHz),≤0.002（10KHz)
0.47μF＜C≤1.0μF：≤0.002（1KHz),≤0.006（10KHz)
C＞1.0μF：≤0.003（1KHz)
绝缘电阻：端子间 C≤0.33μF ≥25000MΩ C＞0.33μF ≥7500ΩF
耐电压：端子间 2000V.dc 2s
端子与外壳间： 2500V.ac 60s

产品描述
1.超小体积，低燥音
1、优异的阻燃性能
2、能承受过压冲击
3、抑制电源电磁干扰，交流线间跨接电容器
4、针对不同客户需求，我们目前已经开发出：X2-B滤波器专用安规电容器，耐压可达到2500VDC;X2-HF无卤安规电容；X2-Z低噪音安规电容器，适合医疗设备仪器专用；X2-G850灼热丝安规电容器，能通过小家电850℃灼热丝测试实验；X2迷你型安规电容器，体积超小，耐压足

Metallized polypropylene Film EMI Suppression Capacitor Class-X2

金属化聚丙烯膜抗干扰电容器（X2型）

■产品外形尺寸：Outline Drawing

■主要用途 ■Typical Applications

适用于高频，直流，交流，耦合,跨接脉动电路中 Widely used in high frequency,DC,AC,and pulse circuits.

■特点 ■Features

能承受过压冲击 Withstanding overvoltage stressing

优异的阻燃性能 Excellent passive flame resistant abbilities

塑料外壳（UL94 V-0）阻燃环氧树脂填充 Plastic case(UL94 V-0),Epoxy resin sealing

■结构组合 ■Construction

介质：聚丙烯膜 Dielectric:Polypropylene film

电极：金属蒸镀层（锌铝合成加厚型） Electrodes:Metal vapor coating(Zn-AI synthetic

外壳：阻燃PBT塑壳（UL94 V-0） Case:Flame-retardant PBT(UL94 V-0)

封装：阻燃环氧树脂（UL94 V-0） Epoxy Resin coating (UL94 V-0)

导线：镀锡铜包钢线 Lead:Tinned copper clad steel wire

■ 证书文件编号

国家	认证组织	标准号	证书号	容量范围	额定电压
美国/加拿大	UL/CUL	UL60384-14	E499953	0.001μF～4.7μF	275VAC 300VAC 305VAC 310VAC
德国	VDE	EN60384-14:2014-04 EN60384-14:2013-08 IEC60384-14(ed.4):2017-04 ICE60384-14:2013/AMD/:2016	40048056
欧盟	ENEC	EN60384-14:2013/AI:2016	40048056
中国	CQC	GB/T6346-14-2015	CQC18001191338

■产品编码组说明(共24位)

104

180

120

060

类别

电压

容量

精度

脚距

脚形

脚长

宽度

高度

厚度

环保

管理

第1、2码表示产品类别

代码	产品类别	名称
X2	X2(275V-310V)	盒式金属化聚丙烯膜抗干扰电容器
L1	CL11	涤纶薄膜电容器
H1	CH11	复合型涤纶薄膜电容器
L2	CL21	金属化聚酯膜电容器
LB	CL21B	塑胶外壳金属化聚酯膜电容器
LX	CL21X（P=5）	小型金属化聚酯膜电容器（包封型）
B1	CBB11	聚丙烯膜电容器（有感）
B2	CBB21	金属化聚丙烯膜电容器（包封型）
2B	CBB21B	金属化聚丙烯膜电容器（盒式）
B3	CBB13	无感箔式聚丙烯膜电容器（包封型）
B8	CBB81	高压金属化聚丙烯膜电容器（包封型）
8B	CBB81B	高压金属化聚丙烯膜电容器（盒式）
3B	CL23	塑料外壳金属化聚酯膜校正电容器

第3、4码表示额定电压

代码	A	B	C	D	E	F	G	H	J	K	L	M	N
1	10	12.5	16	20	25	31.5	40	50	63	80
2	100	125	160	200	250	315	400	500	630	800	120
3	1000	1250	1600	2000	2500	3150	4000	5000	6300	8000	1200	1400
代码	P	Q	R	S	T	U	V	W	X	Y
1	240	300	330	440	520		700		900	18
2	275	305	350	450			760			180
3	280	310		480						1800

说明：参考日本JIS标准，字母加数字表示交流，数字加字母表示直流，例如P2表示275VAC，2P表示275VDC。

第5、6、7码表示标称容量

代码	101	102	103	104	105	106
标称容量	100PF	1000PF	10nF	100nF	1.0μF	10μF

第8码表示标称容量允许差误

代码	J	K
容量误差	±5.0%	±10%

■引线成形：

编号	B	K	R	U	W
引线成形

■盒装类型：

编号	C1	C2	C3	C4
尺寸(mm)	13(L)×4(T)×9(H)	12(L)×5(T)×11(H)	13(L)×6(T)×12(H)	13(L)×7(T)×13(H)
编号	D1	D2	D3	D4
尺寸(mm)	18(L)×5(T)×11(H)	18(L)×6(T)×12(H)	18(L)×7.5(T)×13.5(H)	18(L)×8.4(T)×14.5(H)
编号	E1	E2	E3	E4
尺寸(mm)	26.5(L)×6(T)×15(H)	26.5(L)×7(T)×16.5(H)	26.5(L)×8.5(T)×17(H)	26.5(L)×10(T)×19(H)
编号	F1	F2	F3	F4
尺寸(mm)	31.4(L)×11(T) ×20(H)	31.5(L)×13(T)×22(H)	31(L)×14(T)×25(H)	32(L)×9(T)×18(H)
